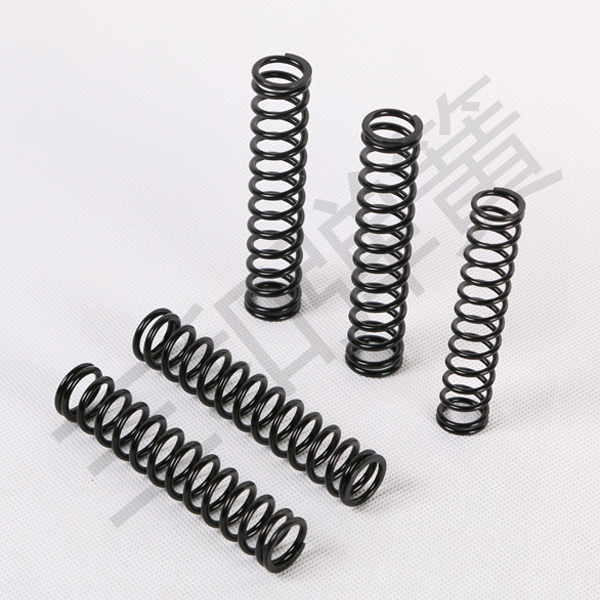

彈簧工作時(shí)要考慮的因素有很多，下面我們就簡(jiǎn)單了解彈簧在高溫的情況下該怎么進(jìn)行處理！
彈簧在磷化前最好是采用噴砂處理。經(jīng)噴砂處理后不能耽置太久，應(yīng)隨即進(jìn)行磷化。若無(wú)噴砂設(shè)備，亦可采用化學(xué)去油及酸洗方法去除油污。彈簧在磷化過(guò)程中產(chǎn)生大量的氫氣，因此經(jīng)磷化后的彈簧具有氫脆現(xiàn)象。對(duì)于關(guān)鍵部位的彈簧，經(jīng)磷化處理后應(yīng)進(jìn)行去氫處理。
磷化處理將彈簧放進(jìn)含有錳、鐵、鋅的磷酸鹽溶液中，在金屬表面形成一層不溶于水的磷酸鹽薄膜的方法叫做磷化。磷化膜的外觀呈暗灰色、灰色或黑灰色、不具光澤。磷化膜的厚度一般在5~20μm。磷化膜在一般大氣條件下較穩(wěn)定，其抗蝕能力為發(fā)藍(lán)膜的6~24倍。
磷化膜具有顯微孔隙結(jié)構(gòu)，對(duì)漆類(lèi)、油類(lèi)有良好的吸附能力，因此磷化常與涂漆等涂覆方法配合使用。在磷化后進(jìn)行重鉻酸鹽填充、浸油或涂漆，能進(jìn)一步提高其耐腐蝕性。磷化膜在動(dòng)物油、植物油、礦物油中均較穩(wěn)定，在某些有機(jī)溶液（如苯、甲苯）中亦較穩(wěn)定。
磷化膜能耐400~500°C的高溫，因此，某些高溫下工作的彈簧，例如炮彈發(fā)射部分的彈簧配件就是常用磷化處理。
關(guān)鍵詞：彈簧
注：以上資訊由三和彈簧有限公司整理發(fā)布 轉(zhuǎn)載請(qǐng)注明來(lái)源：http://m.huizs.com
